Вы когда-нибудь задумывались, как ваш смартфон или автомобильная магнитола ловит разные радиостанции одним нажатием кнопки, без кручения ручки? Или как в современных устройствах так плавно меняется частота? За этой магией часто стоит небольшой, но очень важный компонент – варикап. Понимание того, что такое варикап, открывает дверь в мир умной электроники, которая нас окружает. Давайте разберемся, что это за прибор, простыми словами.
Что такое варикап простыми словами?
Представьте себе обычный диод – электронную деталь, которая пропускает ток только в одну сторону. Так вот, варикап – это особый тип диода, который работает не как «ворота» для тока, а как… миниатюрный конденсатор с дистанционным управлением.
Его главная фишка – меняющаяся емкость. А емкость, если говорить очень грубо, – это способность накапливать электрический заряд. В варикапе эту способность можно контролировать с помощью напряжения. Чем больше напряжение, которое мы к нему прикладываем (в определенном направлении), тем меньше становится его емкость, и наоборот.
Интересно, что само название «варикап» происходит от английских слов «variable capacitor» – переменный конденсатор. Иногда его также называют «варактором».
Как работает варикап: принцип работы на пальцах

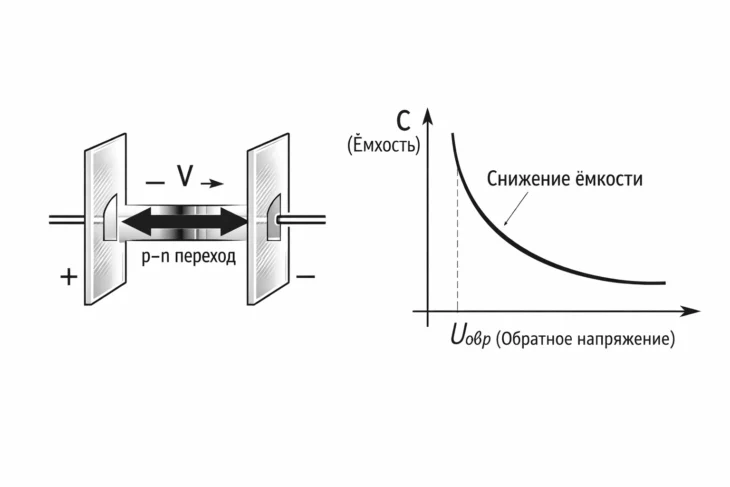

Принцип работы варикапа основан на одном физическом явлении. У каждого диода есть так называемый p-n переход – область, где встречаются два типа полупроводников. Когда на этот переход подают обратное напряжение (то есть то, при котором диод «закрыт» и ток не течет), вокруг него образуется обедненный слой, который ведет себя как изолятор между двумя «обкладками». Этот слой и есть наш «конденсатор».
Ключевое свойство: Ширина этого изолирующего слоя напрямую зависит от приложенного обратного напряжения. Больше напряжение – слой шире – емкость меньше.
Таким образом, мы получаем прибор, емкость которого управляется не механически (как в старых радиоприемниках), а электрически, с помощью напряжения. Это и есть основа для тонкой электронной настройки.
Для чего нужен варикап: сферы применения
Способность плавно менять емкость электрическим сигналом находит применение в самых разных устройствах. Вот основные сценарии, для чего нужен варикап:
- Настройка частоты в радиоприемниках и передатчиках. Это самое классическое применение варикапа. Он является частью колебательного контура, который определяет, какую частоту «слышит» или «излучает» устройство. Меняя напряжение на варикапе, электронная схема автоматически подстраивается под нужную радиостанцию или канал связи. Именно это позволяет реализовать кнопочный или цифровой поиск станций.
- Генераторы, управляемые напряжением (ГУН). Это сердце многих систем синтеза частоты, например, в сотовых телефонах, телевизорах, спутниковых тюнерах.
- Фазовые автоподстройки частоты (ФАПЧ). Сложные системы, которые обеспечивают стабильную и точную работу частоты в процессорах, модемах и другой цифровой технике.
- Умножители частоты. В некоторых схемах варикапы помогают получать из одной частоты другую, более высокую.
- Фильтры с электронной перестройкой. Позволяют менять полосу пропускания фильтра без замены деталей, что используется в профессиональной радиоаппаратуре.
Как выглядит варикап и его обозначение на схеме
Внешне варикап как прибор чаще всего выглядит как маленький диод в стеклянном, пластиковом или металлическом корпусе с двумя выводами. От обычного диода его на глаз не отличить – все решает маркировка.
А вот на принципиальной схеме его условное обозначение варикапа очень характерное. Оно похоже на символ диода (треугольник и палочка), но у него к «катоду» (палочке) добавлен небольшой знак в виде наклонной черты и буква «С» (от Capacitance – емкость). Этот значок сразу подсказывает инженеру, что здесь используется управляемая емкость. Когда вы видите такой символ, вы знаете: варикап на схеме – это ключ к электронной настройке.
Проверка варикапа: как не ошибиться
Если вы любитель паять или ремонтировать технику, вам может быть полезно знать, как проверить варикап. Полноценно проверить его работу (то есть изменение емкости от напряжения) в домашних условиях сложно, но вот убедиться, что он не «пробит» и не «оборван», можно.
Как проверить варикап мультиметром в режиме проверки диодов:
- Отпаяйте деталь от платы для точности.
- Подключите щупы мультиметра в режиме проверки диодов к выводам варикапа.
- В одном направлении мультиметр должен показать «обрыв» (бесконечность), так как варикап измеряется обратным напряжением от прибора.
- Поменяйте щупы местами. В этом направлении также должно быть большое сопротивление или «обрыв». Если вы видите показания, близкие к нулю (короткое замыкание), или в обоих направлениях «обрыв» – деталь, скорее всего, неисправна.
Важно учитывать, что эта проверка лишь косвенная. Она показывает отсутствие явного пробоя, но не гарантирует, что варикап меняет свою емкость правильно. Для точной диагностики нужен специальный прибор – измеритель емкости или LC-метр, способный измерять емкость при разном обратном смещении.
Варактор и варикап: есть ли разница?
Этот вопрос часто вызывает путаницу. По сути, варикап и варактор – это названия одного и того же класса приборов. Но иногда под «варикапом» понимают готовый, настроенный на определенный диапазон емкостей компонент для схем настройки. А под «варактором» – более общее понятие полупроводникового прибора с управляемой емкостью, который может использоваться и для других целей (например, умножения частоты). На практике эти термины стали синонимами.
Итоги: почему варикап важен
Подведем итоги. Что такое варикап и для чего он нужен? Это умный электронный компонент, который заменяет громоздкие механические переменные конденсаторы. Его способность менять емкость под действием управляющего напряжения стала основой для компактной, надежной и точной электронной настройки в миллиардах устройств вокруг нас – от простого FM-приемника до сложного смартфона. Понимание его работы помогает заглянуть под оболочку современной техники и оценить элегантность инженерных решений, делающих нашу жизнь удобнее.
Часто задаваемые вопросы (FAQ)
В чем разница между варикапом и обычным диодом?
Обычный диод предназначен для выпрямления тока – он работает как «клапан», пропускающий ток в одну сторону. Варикап же в рабочем режиме вообще не пропускает постоянный ток (он «закрыт» обратным напряжением). Его главная функция – быть управляемым конденсатором. То есть он используется не для проводимости, а для изменения емкости в цепи под действием приложенного напряжения.
Что такое вольт-фарадная характеристика варикапа?
Это главный «паспорт» варикапа. График, который показывает, как именно меняется его емкость (в фарадах или пикофарадах) в зависимости от приложенного к нему обратного управляющего напряжения (в вольтах). По этой характеристике инженер выбирает конкретную модель для своей схемы: какой диапазон емкостей нужен и насколько плавно она должна меняться.
